自鉆式錨桿相關發明專利證書

發布時間：2026-04-14 17:23

>證書介紹

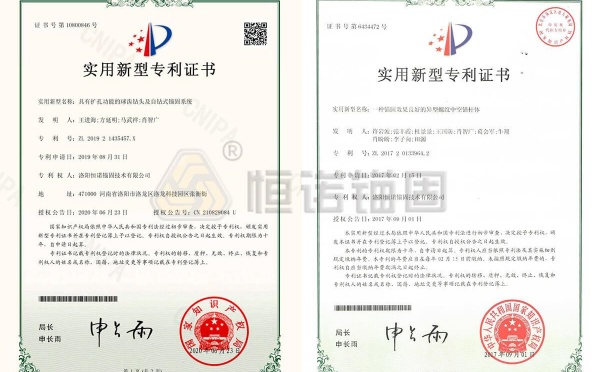

【證書名稱】：實用新型專利證書

【證書定義】：由國家知識產權局頒發，這項專利主要針對產品的形狀、構造或者它們的結合，提出了一種新的實用技術方案。它能證明這項技術方案確實實用、也夠新、還有一定創造性?？梢哉f，這是企業在產品結構創新方面獲得的國家級知識產權保護憑證，受《中華人民共和國專利法》保護，保護期一共是10年。

【證書頒發機構】：國家知識產權局

>價值解讀

【專利摘要】：本實用新型涉及巖土錨固技術領域，公開了一種具有擴孔功能的球齒鉆頭，包括鉆頭本體及布設在鉆頭本體頂部錐面的多個球齒凸起，還包括：沿鉆頭本體下部中心孔圓周外側面布設的多個刀桿和布設在每個所述刀桿前端的刀片，每個所述刀片的刀刃朝向與鉆頭本體旋轉方向一致。還公開了一種自鉆式錨固系統，包括中空錨桿、水泵、注漿泵和鉆機，還包括：如上述具有擴孔功能的球齒鉆頭。本實用新型由于刀桿及車刀的設置，可以擴大球齒鉆頭的鉆孔孔徑，實現擴孔功能；利用車刀的旋轉切削作用，使得鉆孔切削更徹底，孔壁更加干凈，另外，可以相應減小現有一次性鉆頭的設計余量，降低了鉆頭的材料成本，提高鉆頭制造的經濟性。

【專利摘要】：本實用新型介紹了一種錨固效果良好的異型螺紋中空錨桿體，全長的外部螺紋的牙底的軸向切面為圓弧線，牙頂部位設置有一個向下凹的凹槽使得牙頂形成互相平行的雙頂線結構，輪廓近似梯形；牙深L為ISO10208螺紋標準牙深的1.2~2倍；中空錨桿體的軸向切面中牙頂部位相對于牙頂中心線左右對稱；牙頂部位的凹槽的結構為：錨桿體的軸向切面中，凹槽近似于梯形，凹槽的底部即梯形的頂邊為直線，梯形的頂邊的長度L1與雙頂線之間的距離L2比值要求為L1:L2=1：（9~6）。本實用新型使得中空錨桿體與配件配合做拉伸試驗時拉脫的現象得以減少，同時注漿后，異型螺紋中空錨桿體與注漿體的接觸面積更大，有利于提高中空錨桿體與注漿體之間的粘接力，最終有利于中空錨桿體在錨桿支護中的錨固效果的提高。
